Крани запірні кульові типу КЗК41с (нж) мають повнопрохідне січення, оптимальні габаритно-монтажні розміри, герметичність затвору класу „А” згідно ГОСТ 9544-93, ручний тип приводу кулі, тип приєднання до трубопроводу – фланцеве, виконання 1 згідно ГОСТ 12815, невибиваючу гідроударами конструкцію шпинделя. Корпус крана складається з двох частин відлитих з високоміцного чавуну ВЧ 450-10 та з’єднаних між собою болтовими з’єднаннями.
Технічі характеристикиНомінальний діаметр: DN 125
Максимальна робоча температура: 130º
Номінальний тиск: PN 16
Робоче середовище: холодна і гаряча вода, рідини і гази, нейтральні до матеріалів деталей крана, що контактують з ними, а також газ природний і газ зріджений.

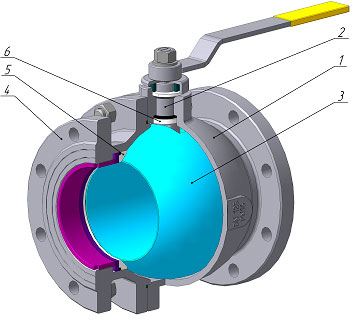

Матеріали1. Корпус: ВЧ 450-10 ДСТУ 3925
2. Шпиндель: Сталь 20Х13 ГОСТ 5632
3. Куля: Сталь 12Х18Н10Т ГОСТ 5632
4. Фланець: ВЧ 450-10 ДСТУ 3925
5. Ущільнення кулі, 6. Ущільнення шпинделя: Фторопласт Ф-4, сорт 1 ГОСТ 10007
Додаткова інформація

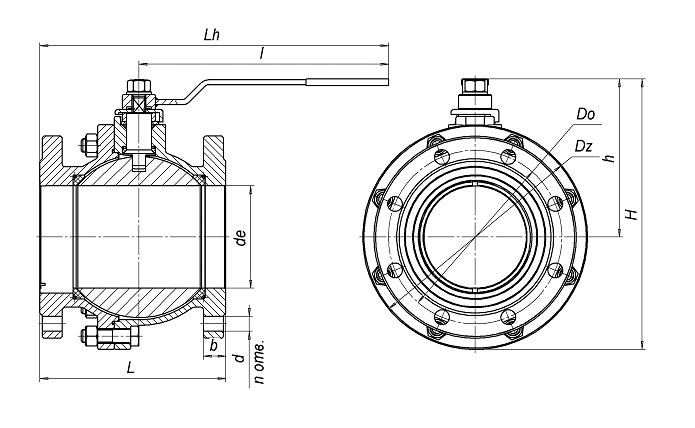

DN |
Dz |
Do |
de |
L |
Lh |
l |
d |
n |
b |
h |
H |
Маса, кг |
125 |
272 |
210 |
124 |
225 |
420 |
300 |
18 |
8 |
27 |
190 |
326 |
45 |
Залежність допустимого тиску в трубопроводі |
|
Температура, ºС |
Тиск, бар |
-30 |
16 |
+130 |
16 |
