Фільтри картриджні Опис

Фільтри газові призначені для очищення природного газу згідно ГОСТ 5542, а також інших газів, нейтральних до матеріалів фільтра, від механічних забруднень (пилу, іржі та інших твердих частинок). Фільтри можуть встановлюватися в газорегуляторних пунктах (ГРП), газорегуляторних установках (ГРУ) та на відкритому повітрі. Умови експлуатації фільтрів – У1 згідно ГОСТ 15150 при температурі навколишнього середовища від мінус 40°С до плюс 60°С. Номінальний тиск: PN6 (0,6 МПа), PN16 (1,6 МПа). Температура робочого середовища від мінус 40°С до плюс 50°С.

Технічі характеристики

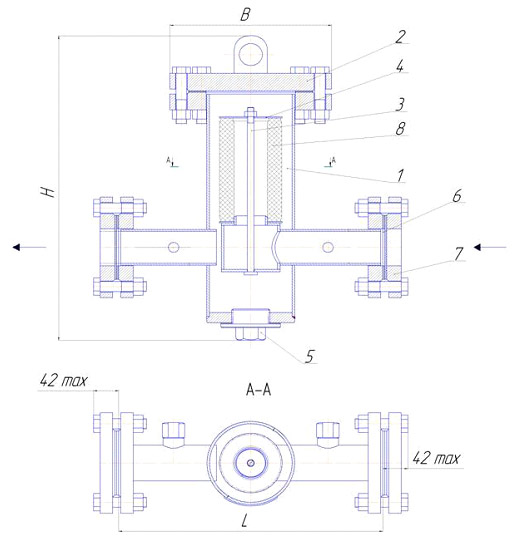

1-корпус фільтра;
2-кришка фільтра;
3-шпилька;
4-шайба;
5-кришка;
6-прокладка;
7-фланець;
8-касета фільтруюча (картридж).



Рисунок – Фільтри газові картриджні типу ФГк-Ф з картриджами фірми “Pietro Fiorentini” (Італія) та ФГк-С з картриджами фірми “Селтон” (Україна) з прямим виходом газу

В якості фільтруючого елемента у фільтрах типа ФГк-Ф використовується катрідж фірми “Pietro Fiorentini” (Італія).

В якості фільтруючого елементу у фільтрах типу ФГк-С, використовуються циліндричні фільтроелементи виробництва фірми “Селтон” (Україна).

Додаткова інформація

Назва параметру	Величини параметрів по виконанням
	ФГк-Ф-50-1-0.6	ФГк-Ф-50-1-1.6	ФГк-Ф-50-0.6	ФГк-Ф-50-1.6	ФГк-Ф-65-0.6	ФГк-Ф-65-1.6	ФГк-Ф 80-0.6	ФГк-Ф-80-1.6	ФГк-Ф -100-0.6	ФГк-Ф -100-1.6	ФГк-Ф -150-0.6	ФГк-Ф -150-1.6	ФГк-Ф -200-0.6	ФГк-Ф -200-1.6	ФГк-Ф -250-0.6	ФГк-Ф -250-1.6	ФГк-Ф -300-0.6	ФГк-Ф -300-1.6	ФГк-Ф -350-0.6	ФГк-Ф -350-1.6	ФГк-Ф -400-0.6	ФГк-Ф -400-1.6
Номінальний діаметр, DN, мм	50-1	50-1	50	50	65	65	80	80	100	100	150	150	200	200	250	250	300	300	350	350	400	400
Номінальний тиск, PN, МПа	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6	0,6	1,6
Ступінь фільтрації, мкм	50
Пропускна здат-ність при номінальному тиску, м3/год.	1500	3000	1500	3000	2700	5200	3000	6000	3500	6200	12000	18000	18000	24000	30000	45000	45000	80000	52000	96000	60000	110000
Перепад тиску на чистому фільтруючому елементі, Па	6000
Допустимий перепад тиску на фільтруючому елементі, Па**	12000
Габаритні розміри, мм:* - будівельна довжина - ширина - висота	485 141 410	500 141 605	535 168 505	550 168 605	635 168 820	650 219 1560	735 219 1560	750 273 1635	785 273 1635	800 324 1900	985 324 1900	1000 406 2380	1085 406 2380	1100 508 2700	1085 508 2700	1100 508 2700	1085 508 2700	1100 508 2700	1180 609 3200	1200 609 3200	1275 609 3200	1300 609 3200
Маса, не більше, кг*	37,5	40	57,5	60	141,5	145	317,5	320	356,5	360	643,5	650	1391,5	1400	1536,5	1550	1685	1700	1829,5	1850	1918,5	1950

     Примітка: допускається використовувати інші фільтруючі елементи, замість вказаних в ТУ, які б забезпечували наведені

                           характеристики;

           *- допускається зміна габаритних розмірів, маси за погодженням з замовником

                   **- показник розрахунковий і контролюється експлуатаційною організацією.

Комплект поставки - фільтр газовий в зборі -1шт;
- фільтруючий елемент (встановлений в корпусі фільтра);
- паспорт, який містить вимоги до монтажу, налагодження та експлуатації фільтрів.
Додатково фільтри можуть комплектуватися:
- вентильним блоком (вертикальним, горизонтальним) з манометром;
- вентильним блоком (вертикальним, горизонтальним) з індикатором перепаду тиску;
- зворотними фланцями на вхід і вихід;
- додатковим фільтруючим елементом; Варіанти доставки - самовивіз;
- доставка транспортом заводу (за домовленістю);
- доставка транспортною компанією (САТ, ТК «Нова пошта», ін.). Завантажити заявку
